GRAPHIX

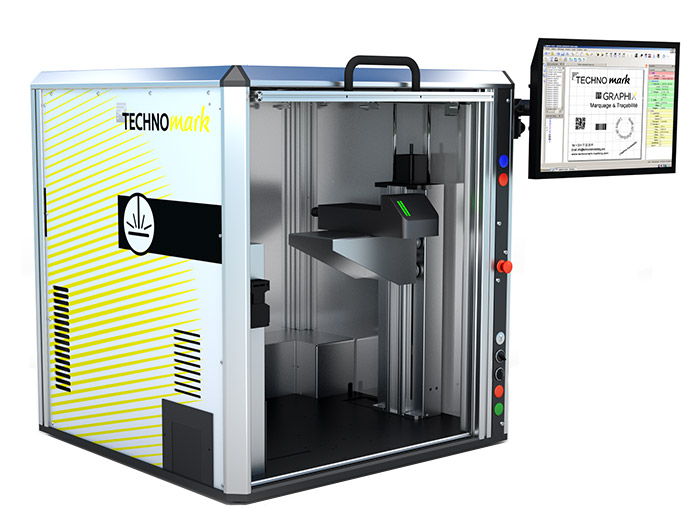

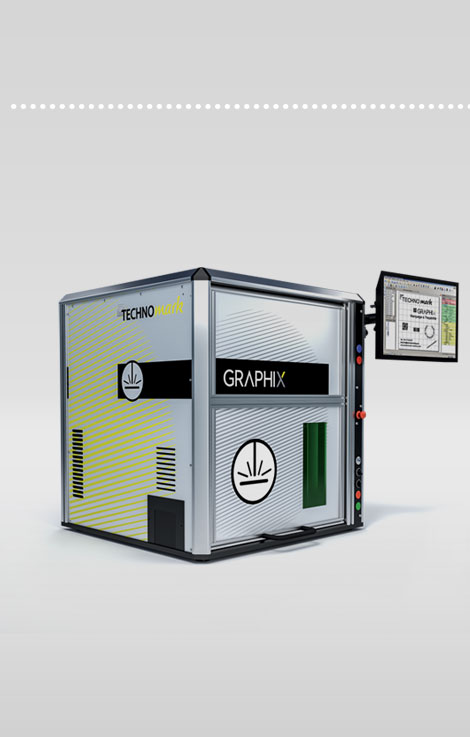

Установка для лазерной маркировки

Лазерные маркираторы GRAPHIX — это волоконные лазерные установки, позволяющие выполнять быструю и высококачественную маркировку на различных материалах (пластик, сталь, драгоценные металлы и т.д.).

  • Представляет собой компактный блок, состоящий из лазерного генератора, гальванометрической головки, линзы и электронной системы управления.
  • 4 зоны маркировки по осям X и Y (сканирующая головка имеет 4 варианта фиксации);
  • Для управления используется программное обеспечение GraphPro, с помощью которого удобно задавать параметры частоты, мощности и скорости для получения необходимой маркировки: светлой или умеренной, контрастной, детализированной или с цветным оттенком;
  • Имеет механическую настройку фокуса (для точной фокусировки встроена лазерная указка);
  • Информирование оператора об окончании маркировки осуществляется с помощью светового индикатора;
  • Для подключения предусмотрены 2 порта USB, 1 порт локальной сети и 1 порт VGA;
  • Длительный срок службы установки (испытано — излучатель Datalogic способен гарантировать до 100000 часов безотказной работы);
  • Не требует технического обслуживания;
  • Для расширения возможностей маркировки установку можно оснастить дополнительными опциями, которые позволят выполнять 3D маркировку, маркировку цилиндрических деталей и т.д.;
  • Установка лазерной маркировки GRAPHIX соответствует промышленным стандартам.

Возможные варианты:

  • GRAPHIX 10W;
  • GRAPHIX 20W.




Основные характеристики:

  • Выходная мощность лазера: 10 Вт/ 20 Вт;
  • Длина волны лазерного излучения: 1060-1080 нм;
  • Рабочая зона: 100x100 мм;
  • Максимальная загрузка деталей: 500x500x300 мм;
  • Размеры головки: 90x112x298 мм;
  • Глубина маркировки: 0.01-0.3 мм;
  • Фокусирующие линзы: F-160S (100x100 мм);
  • Настройка фокуса: механическая;
  • Срок службы излучателя Datalogic: 100 000 часов;
  • Стандарты: 2004/108/EEC, 2006/95/EEC;
  • Габариты: 795х750х830 мм;
  • Вес: 91 кг.


Электропитание и условия работы:

  • Потребление энергии: 300 Вт;
  • Напряжение: 220 В, 50/60 Гц;
  • Рабочая температура: от 5°С до 50°С.



Программное обеспечение GraphPro

  • Буквенно-числовая маркировка (текст, символы, серийные номера, прочее) всех шрифтов;
    1D и 2D коды;
  • Логотипы (форматы jpeg, dxf/dwg, ai, pdf, svg…);
  • Различные параметры для оптимизации разметки;
  • Настраиваемые параметры для каждого объекта в одном файле;
  • Временные метки и команды управления;
  • База данных материалов;
  • Автоматический/ полуавтоматический/ ручной режимы;
  • Управление правами доступа пользователей.



Обзор опций:

  • Окно маркировки 140x140 mm (5,51 x 5,51 дюймов)*;
  • 3D маркировка**;
  • Стандартная и сверхмощная роторная ось ПК (экран, клавиатура/ беспроводная мышь);
  • Кронштейн экрана;
  • Система дымоудаления (вытяжка);
  • Отверстие для длинных деталей.

*Максимальная высота обрабатываемых деталей: 197 мм (7,75 дюйма).
**Электрическая колонка, закрепленная к файлу маркировки, вариативность уровней маркировки.
